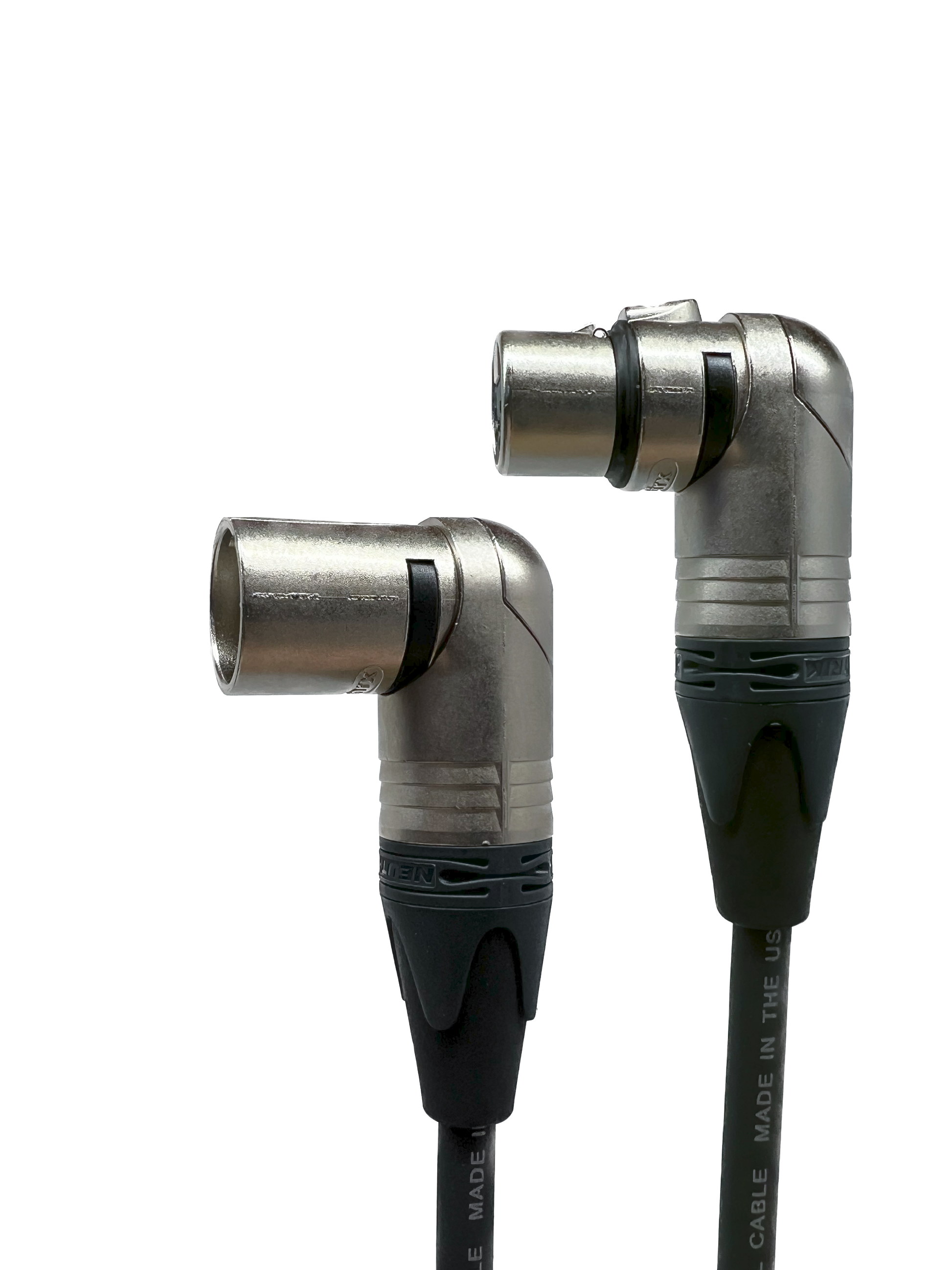

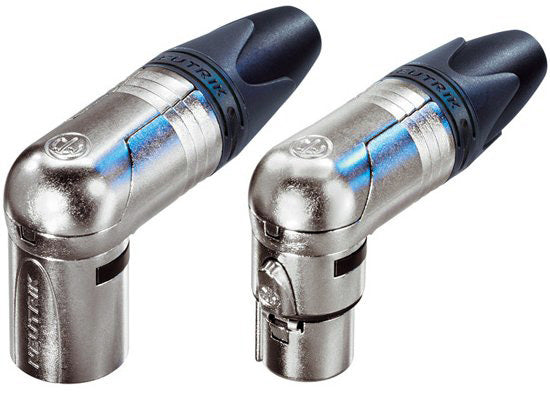

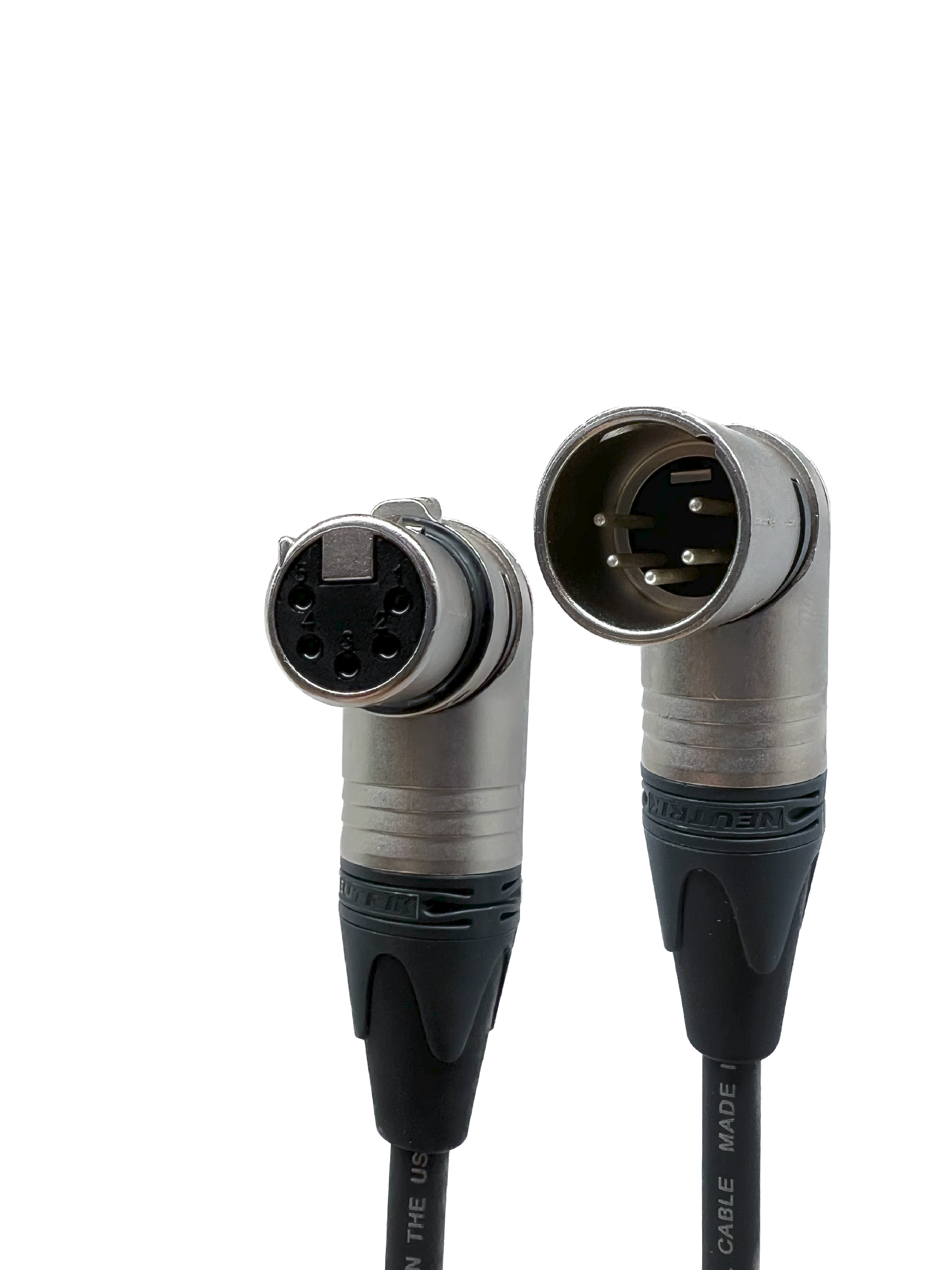

5-Pin XLR Rechtswinkel zu Rechtswinkel DMX AES/EBU Digital Audio/Data Mic Kabel

Der Kommunikationsstandard 'DMX512' deckt digitale Multiplexsignale ab. Er ist der am häufigsten verwendete Kommunikationsstandard für Beleuchtungs- und Bühnengeräte. DMX512 bietet bis zu 512 "Steuerkanäle" pro Datenverbindung. Jeder dieser Kanäle war ursprünglich für die Steuerung von Lampendimmerpegeln vorgesehen. Sie können es sich als 512 Schieberegler auf einer Beleuchtungskonsole vorstellen, die mit 512 Glühbirnen verbunden sind.

Pinout

Pin 1: Schild (Boden)

Pin 2: Primärdatenergänzung (-)

Pin 3: Primärdaten wahr (+)

Pin 4: Optionale sekundäre Datenergänzung (-)

Pin 5: Optionale Sekundärdaten 2 True (+)

Wir verwenden DMX 110ohm Digital 2 Pair Shielded 24Awg Kabel.

Schildabdeckung: 95%

Jacke: Matte PVC

O.D.: 0.29

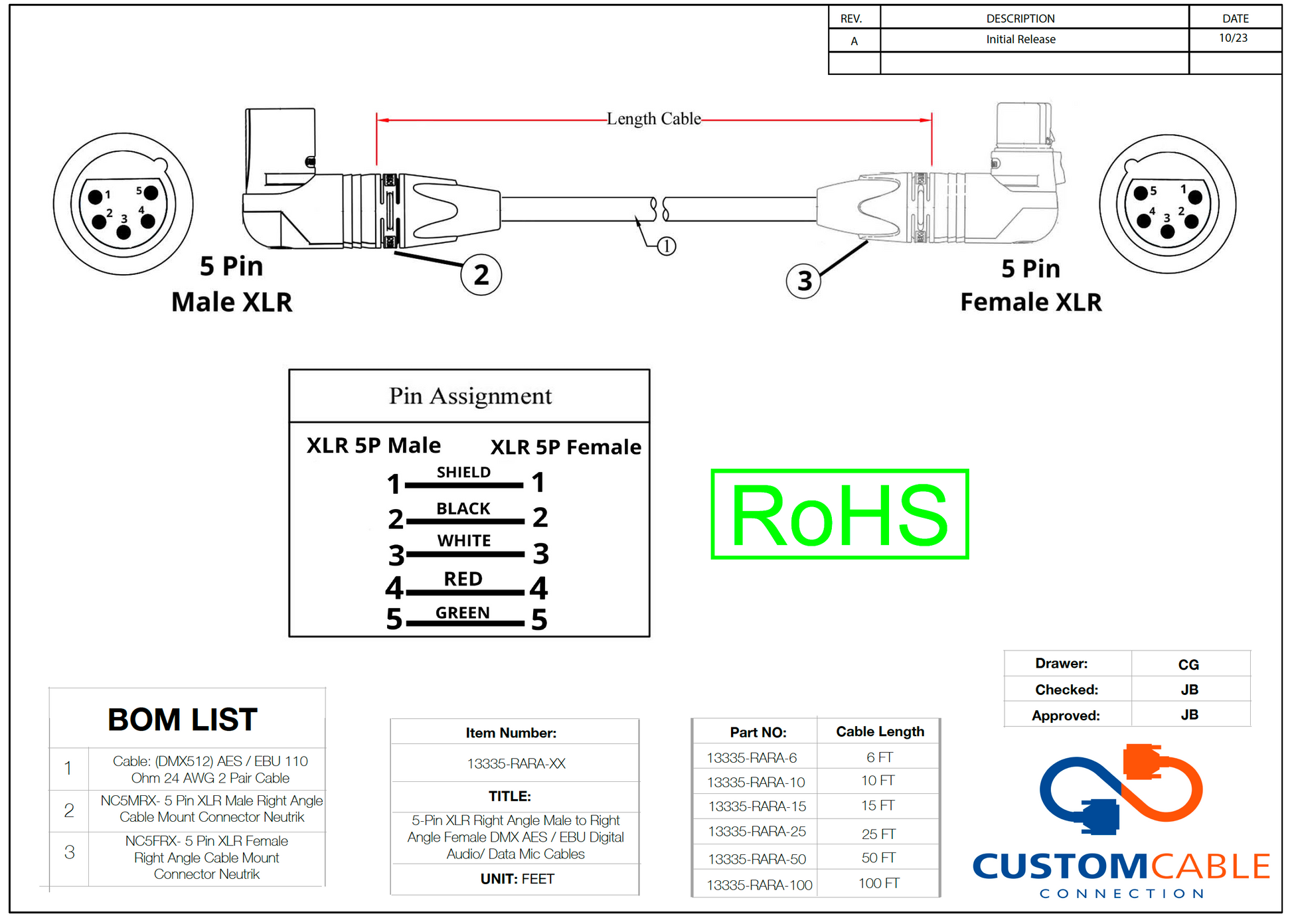

Geradeaus durch Pinout

1-Schild

2- Schwarz

3- Weiß

4-Rot

5- Grün
