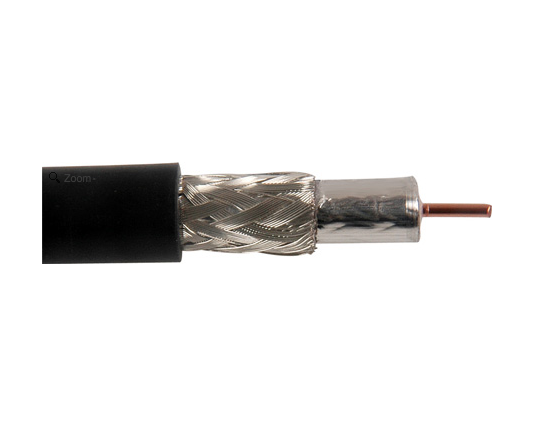

Canare L-5.5CUHD 12G-SDI 75 OHM 16 AWG Video-Koaxialkabel - 984 Fuß

Canare-Arten L-5.5CUHD ist ein 75 OHM Video-Coax-Kabel, das 12G-SDI-Signale effektiv über 100 Meter übertragen kann. Der Außendurchmesser des Kabels entspricht dem bestehenden L-5CFB- und L-5CHD-Kabel, um die Interoperabilität zu gewährleisten. Canare hat auch einen neuen BNC-Stecker vorgestellt. BCP-D55UHD um einen minimalen Rücklaufverlust bei der Verwendung dieser Kabel zu gewährleisten.

Crimp Tool für BCP-D55UHD-Anschluss ist SKU: 62101

Generalgeneral

Innenleiter- Konstruktion (Stk./mm): 1/1.35A (geglühtes Kupfer)

Nennquerschnittsfläche (mm2): 1,43 16AWG

Gesamtdurchmesser (mm): 1,35

Isolation: Dicke (mm): 2,10 geschäumtes Polyethylen / Gesamtdurchmesser (mm): 5,55

Äußerer Leiter 1 Dicke (mm) 0,04 (Kupferlaminiert) / Gesamtdurchmesser (mm): 5,6 (Band)

Außenleiter 2

Bauweise (Carr/Ende/mm): 24/ 8/ 0.12TA

Pech (mm): 37

Gesamtdurchmesser (mm): 6,2

Scheidedicke: (mm): 0,75

Spezifikationen:

Nennspannung AC: 60Vrms

Temperaturbereich: -20° ~ +75°C

DC-Widerstand - Innenleiter: ?12,8?/km (20°C) / Außenleiter: ?10,3?/km (20°C)

Isolationswiderstand: 1000 Mio. km

Spannungsnachweis: AC1000V 1 Minute nicht durchbrochen

Charakteristische Impedanz: 75 ± 3?

Nennkapazität: 52nF/km (1kHz)
